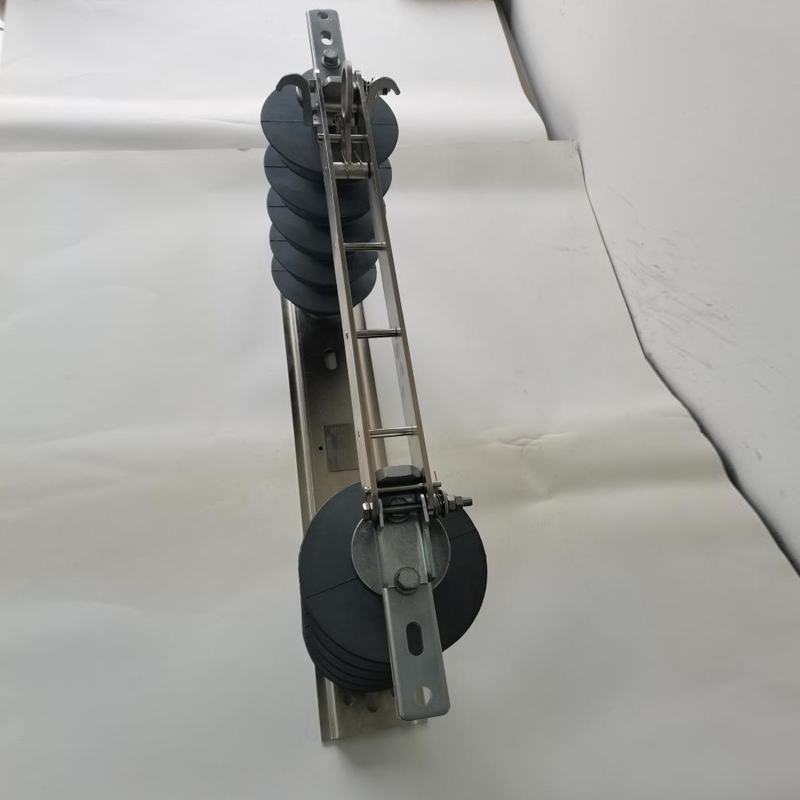

40.5kV 1250A
依據標準及應用范圍
1. 本產品符合以下標準：
IEC62271-102《交流高壓隔離開關和接地開關》
GB/T 11022-1999《高壓開關設備和控制設備標準的共用技術要求》
GB 1985-2004《高壓交流隔離開關和接地開關》
GB 50150 電氣裝置安裝工程電氣設備交接試驗標準
DL/T 486 交流高壓隔離開關和接地開關訂貨技術條件
DL/T 593 高壓開關設備和控制設備標準的共用技術要求
2. 本產品系三相交流頻率50Hz/60Hz的戶外高壓輸電設備，用于無負荷情況下斷開或接通高壓線路，以便對高壓線路進行換接，改變運行方式，以及對檢修的母線與斷路器等高壓電器設備實行安全的電氣隔離。
使用環境條件
|
1.環境溫度：-40℃～+55℃ |
|
2.海拔高度：不超過2000mm |
|
3.地震烈度：8度及以下 |
|
4.最大風速: 35m/s |
產品型號含義及其選型
|
額定電壓 |
絕緣介質 |
五金件 |
產品設計序號 |
|
12kV
|
瓷瓶
|
熱鍍鋅 |
SSOD2-12 |
|
不銹鋼 |
SSOD4-12 |
||
|
硅橡膠
|
熱鍍鋅 |
SSOD8-12 |
|
|
不銹鋼 |
SSOD10-12 |
||
|
環氧樹脂
|
熱鍍鋅 |
SSOD14-12 |
|
|
不銹鋼 |
SSOD16-12 |
||
|
24kV
|
硅橡膠
|
熱鍍鋅 |
SSOD8-24 |
|
不銹鋼 |
SSOD10-24 |
||
|
環氧樹脂
|
熱鍍鋅 |
SSOD14-24 |
|
|
不銹鋼 |
SSOD16-24 |
||
|
40.5kV
|
硅橡膠
|
熱鍍鋅 |
SSOD8-40.5 |
|
不銹鋼 |
SSOD10-40.5 |
||
|
環氧樹脂
|
熱鍍鋅 |
SSOD14-40.5 |
|
|
不銹鋼 |
SSOD16)-40.5 |
技術參數
|
額定電壓 (kV) |
12 |
24 |
40.5 |
|
|
額定電流 (A) |
200、400、630、1000、1250 |
|||
|
額定頻率 |
50Hz/60Hz |
|||
|
額定雷電沖擊耐受電壓
|
對地 |
95 |
125 |
185 |
|
斷口 |
110 |
145 |
215 |
|
|
額定工頻耐受電壓(kV)
|
對地 |
50 |
60 |
95 |
|
斷口 |
60 |
70 |
118 |
|
|
隔離斷口距離 |
≥200mm |
≥300mm |
≥450mm |
|
|
額定短時耐受電流及持續時間 (kA/S) |
25kA、20kA、16kA/4S（或3S） |
|||
|
額定峰值耐受電流 |
40kA 50kA |
|||
|
機械壽命 |
3000次 |
|||
|
絕緣子爬電距離 |
≥372mm |
≥650mm |
≥1085mm |
|
